带有压力补偿顺磁氧传感器和用于湿度监测的 P2O5 变送器。

下面描述的气体分析系统设计用于安装在安全区域和空调条件下。 它提供以下化合物的连续和同时浓度测量：

• 痕量一氧化碳 (CO) 0-50ppmv

• 微量二氧化碳 (CO2) 0-500ppmv

• 氧气纯度 (O2) 95-100%（按体积计）

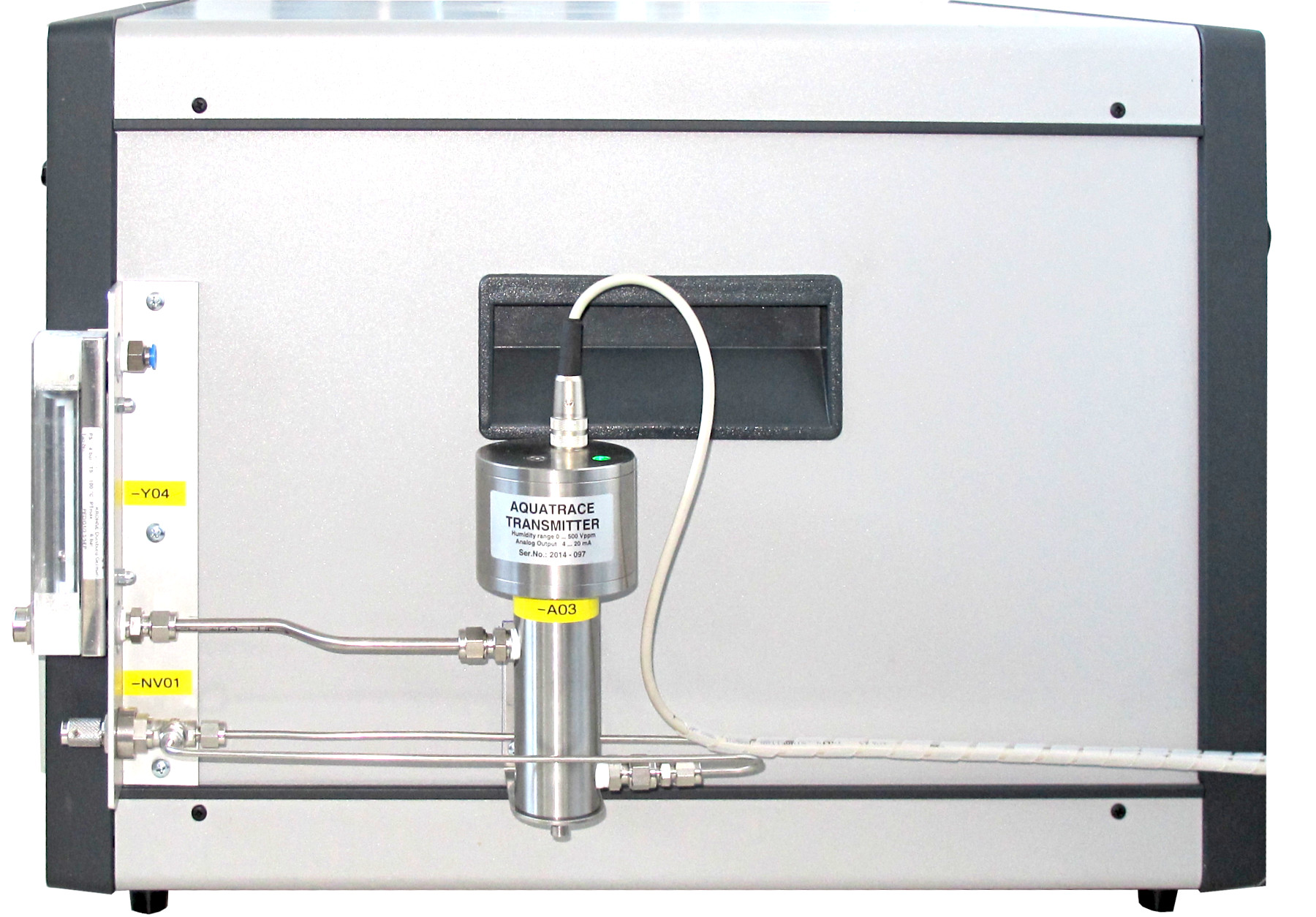

• 微量水分 (H2O) 0-500ppmv- AQUATRACE® ATT500 微量水分变送器

• 背景气体：氧气

该系统包含对上述气体进行采样、调节和分析所需的所有设备。

以下测量方法用于确定每种化合物的浓度：

• CO ppm V GfX 红外气体分析

• CO2 ppm v GfX 红外气体分析

• O2 Vol% Pm 顺磁气体分析仪（带大气压补偿）

• H2O ppm V P2O5 AQUATRACE® 微量水分变送器 0-500 ppm V

该系统用于测量实验室中的氧气质量。减压后，样气被输送到带有分析仪的支架上，样气在此处进行过滤和分析。已安装分析仪的所有测量结果均以标准化、隔离的模拟 4-20 mA 信号以及数字 Modbus® 通信的形式提供。通过每个单独的分析仪的流量由流量计可视化。无缝精密管和不锈钢压缩接头确保最高的系统完整性，以避免由于扩散效应或泄漏造成的测量误差。将样品管线连续冲洗至微量水分分析仪可确保快速响应和测量精度。

每台分析仪的测量浓度和状态通过 Modbus® 以数字方式传输到现场 I/O 模块。从那里，数据通过数据采集和报告 (PGAR) 软件通过数字以太网通信传输到外部 PC。
