测量元件和传感器元件

对于几乎所有客户特定的测量任务,我们都可以为您提供合适的测量单元以及合适的传感器元件以及我们的 AQUATRACE® 微量水分分析仪

  • 玻璃上的铂丝(经典)

  • 陶瓷上的铂丝

  • 陶瓷上的铂叉指结构

  • 不同的 Pt 浆料和基材,具体取决于化学的要求。电阻(例如,对于氟含量高的气体)

  • 与德累斯顿的 Fraunhofer IKTS 密切合作

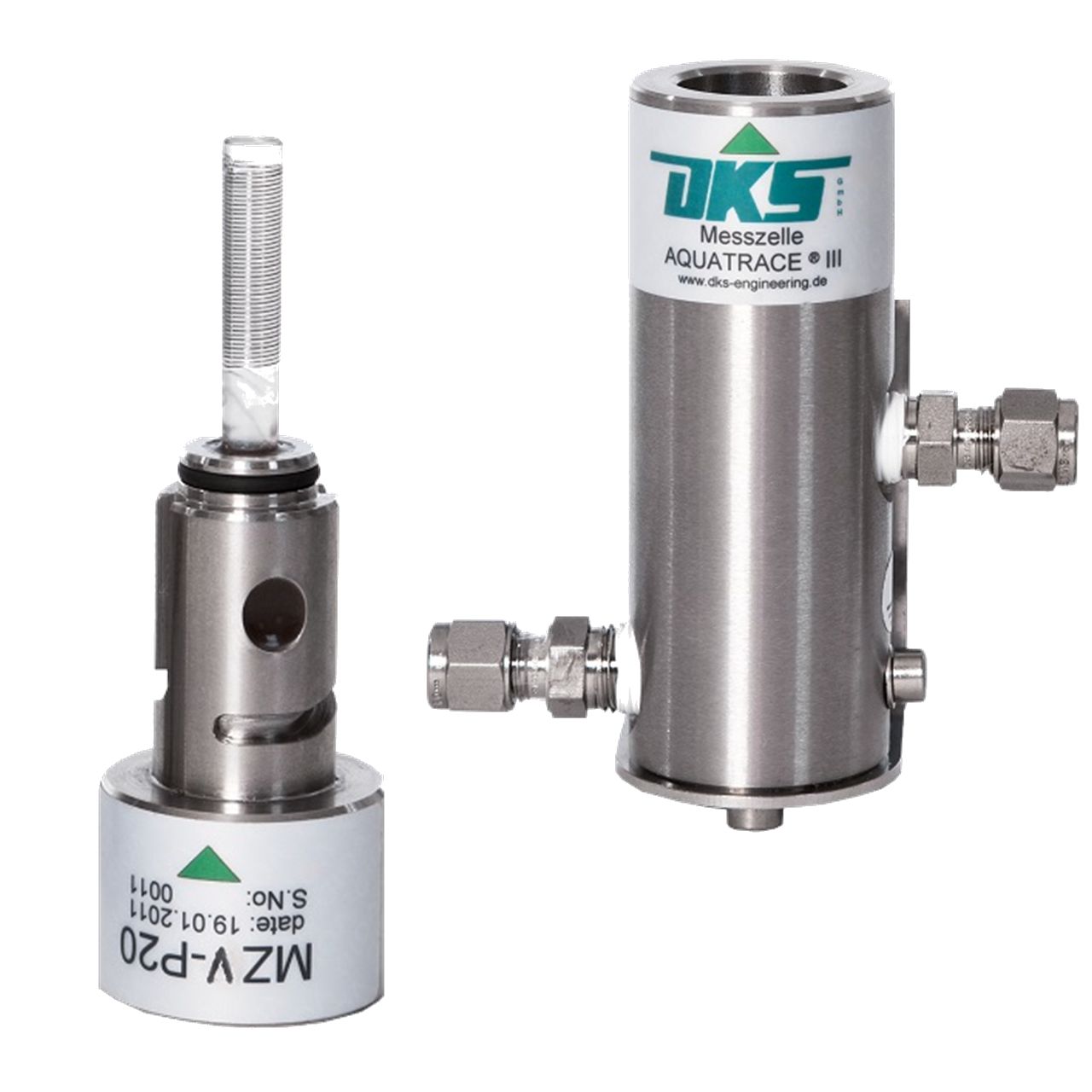

测量单元 ES - 具有 Pt 叉指结构的传感器测量元件 ES - 由玻璃制成的传感器,带 Pt 绕组  测量元件 PVDF - 由玻璃制成的传感器,带 Pt 绕组   测量元件 PVDF - 由陶瓷制成的传感器,带 Pt 绕组




测量单元专为我们的AQUATRACE®微量水分分析仪而开发。

测量单元变体

用于微量水分分析仪的AQUATRACE® 测量单元
气流 20 或 100 Nl/h 版本

(1) 不锈钢版本,传感器玻璃ATM.BS.G 20/100

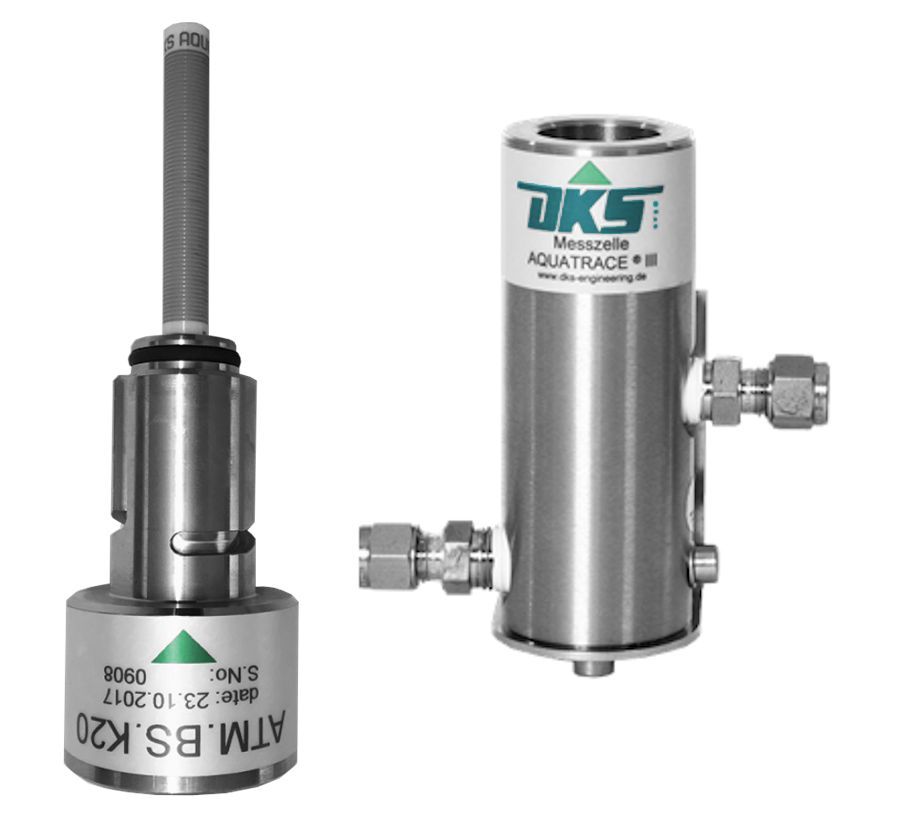

(2) 不锈钢版本,陶瓷传感器ATM.BS.K 20/100

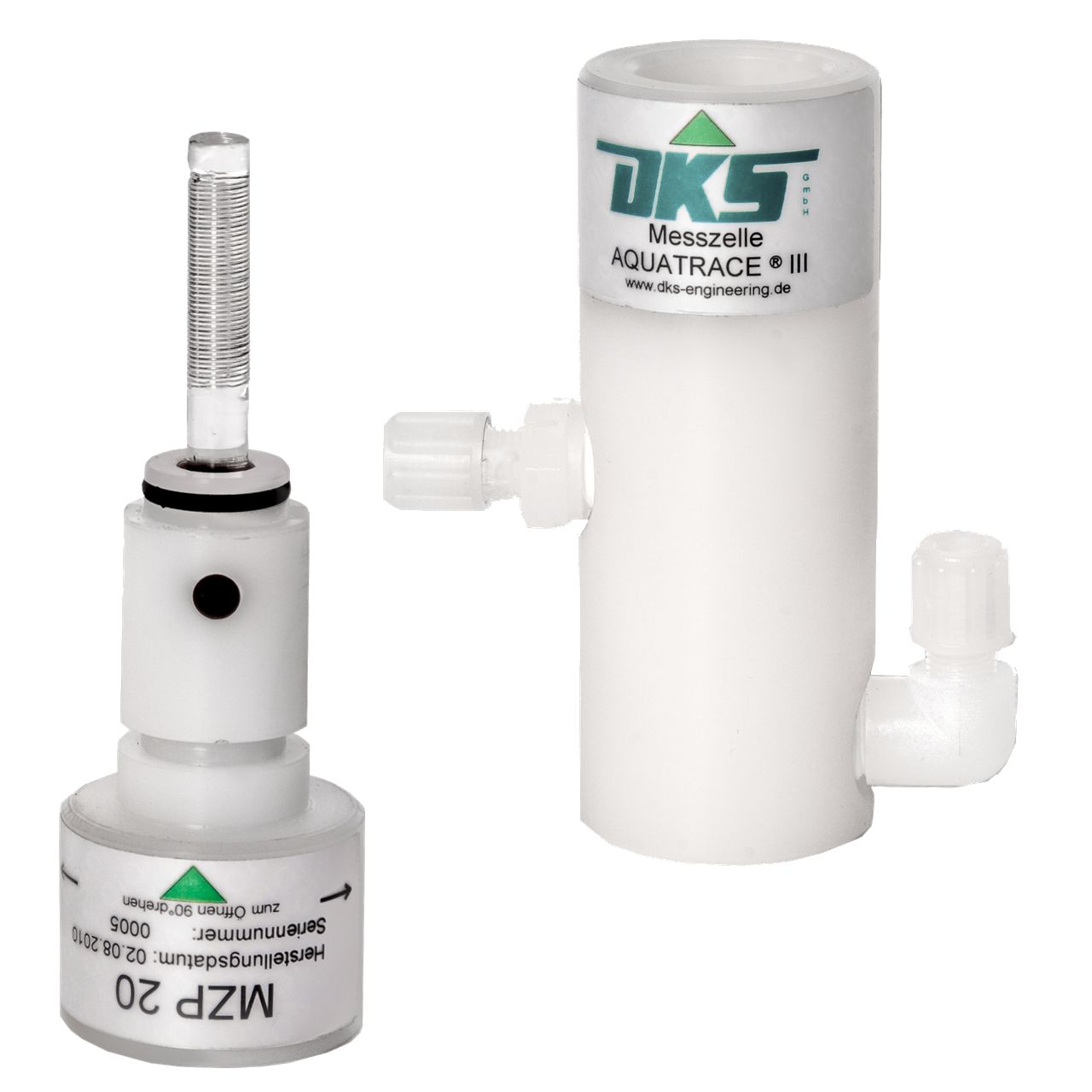

(3) PVDF 版本,传感器玻璃ATM.BP.G 20/100
(4) PVDF 版本,传感器陶瓷ATM.BP.K 20/100
(5) 不锈钢材质,传感器Pt叉指结构ATM.BS.KoPt 20/100(尤其适用于含 HF 的气体)

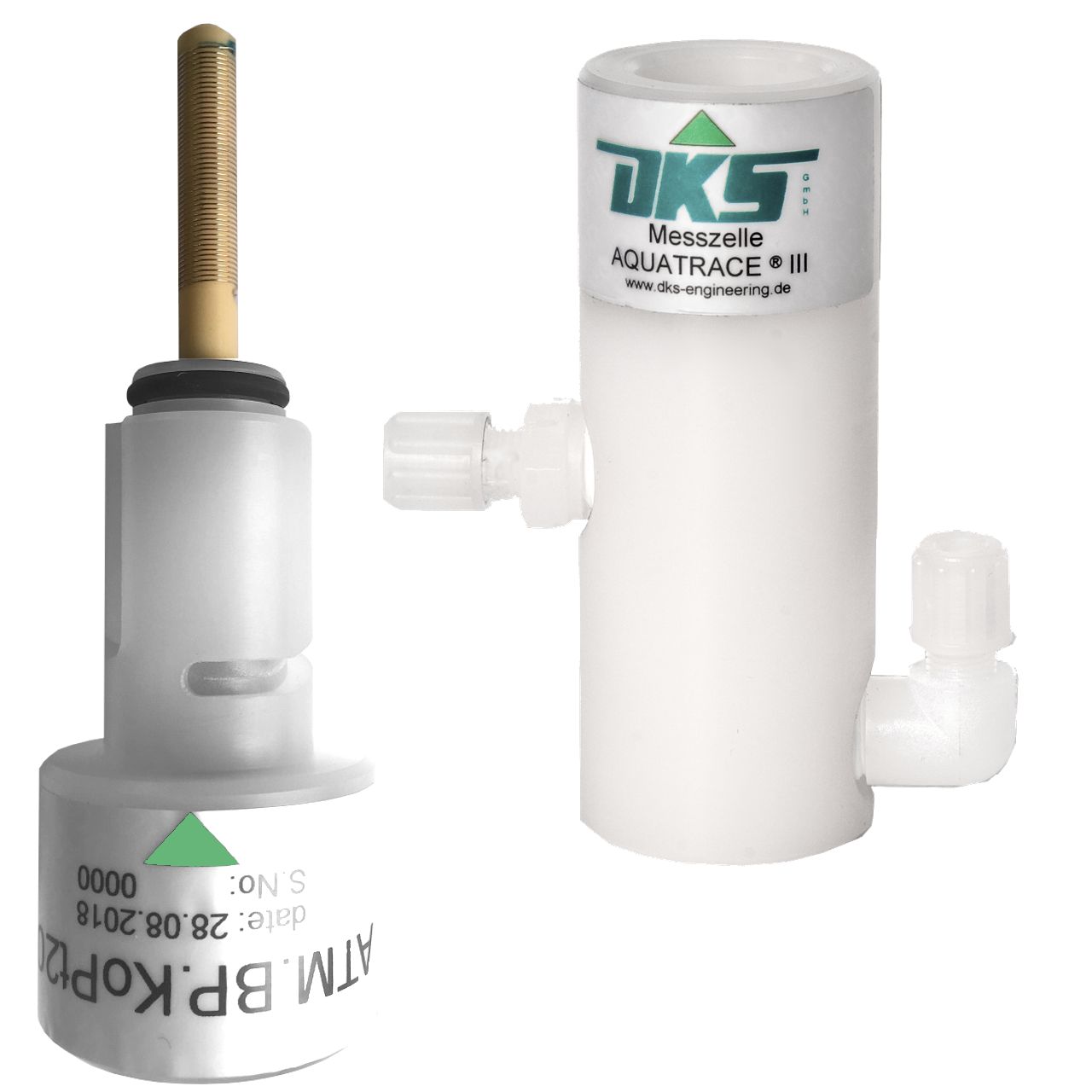

(6) 在PVDF中执行,传感器Pt叉指结构ATM.BP.KoPt 20/100 (特别适用于含 HF 的气体)
(7) 用于危险区域的测量元件类似于 (1) - (6) + ZB
(8) 可提供客户特定的特殊版本ATM.BX.X 20/100

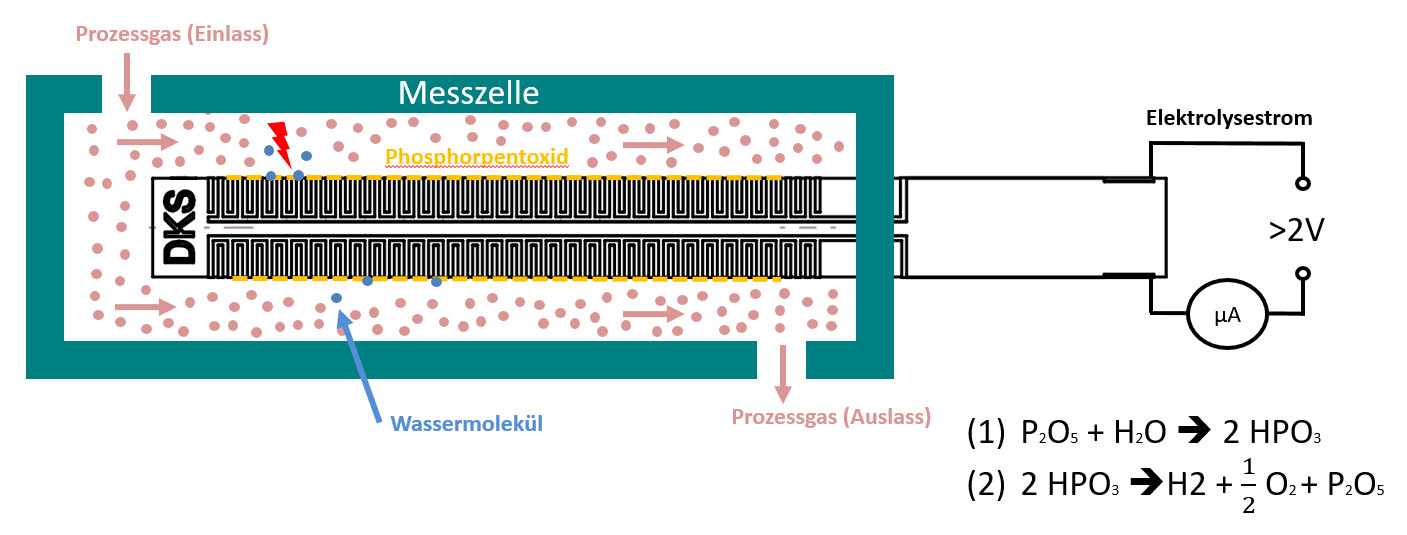

库仑式湿度传感器 - P2O5测量原理


五氧化二磷( P2O5 ) 具有很强的吸水倾向以转化为四偏磷酸。它是一种极易吸湿的盐。这使其成为设置湿度敏感传感器的理想选择。该过程可以追溯到 1956 年开发的KEIDEL 测量单元。与此相反,我们的 AQUATRACE® 传感器的敏感层与两个电极一起应用在外部。对这些施加 > 2 V 的分解电压。由此,偏磷酸被转化为氢和氧,从而再次释放出五氧化二磷。因此P 2 O 5被消耗理论上不会。产生的电解电流是湿度的量度(法拉第定律)。这是一种直接测量方法。
