测量微量水分

AQUATRACE ® ATT520V 紧凑型微量水分分析仪 ppm | ppb

摘要:



AQUATRACE ® ATT520V 是我们用于ppm V的新型P 2 O 5微量水分分析仪| ppb v用于惰性和可燃气体。我们的 ATT520 测量与体积相关的水分含量,并将该值近似转换为相应的露点温度。该测量系统适用于过程和工业湿度测量,还提供限位报警继电器和状态继电器。大型 1.8" TFT 显示屏(可选)以易于阅读的方式显示测量值。如果超出范围,显示屏颜色会变为闪烁的红色。除了 4-20mA 模拟输出外,分析仪还有一个 RS232 接口,用于读出测量值,也用于根据当地条件进行调整 看门狗(可选)监控电子设备,状态继电器(可选)将功能状态发送到控制室。

提供 5 种基本标准变体:

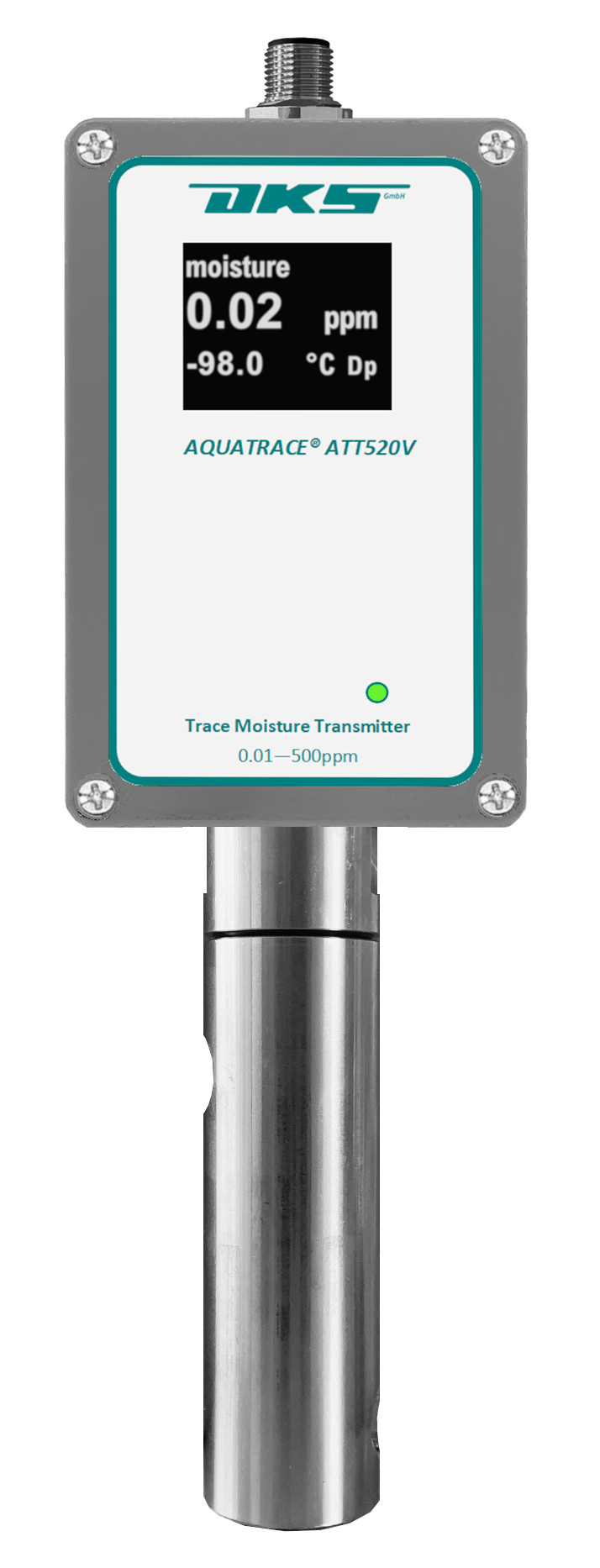

  • 带有 20Nl/h 标准测量室的旁路解决方案

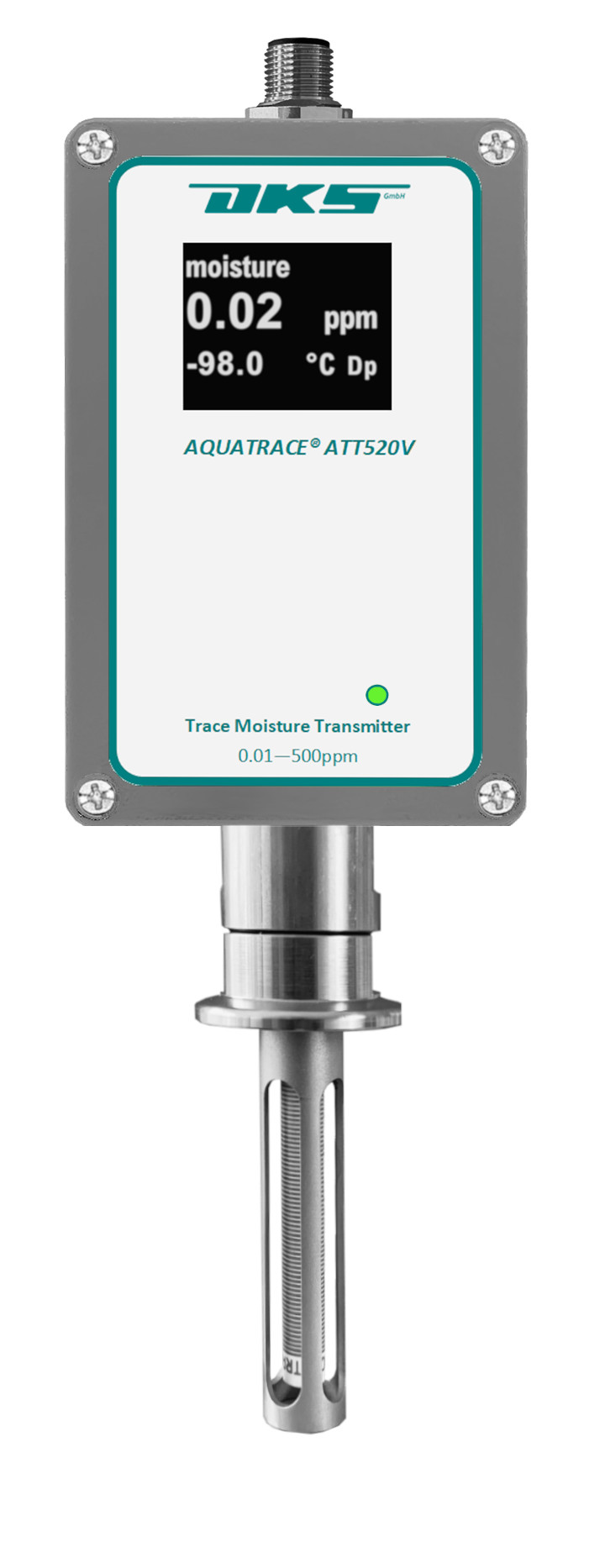

  • 用于在线测量的 DN25KF/DN40KF 法兰适配器

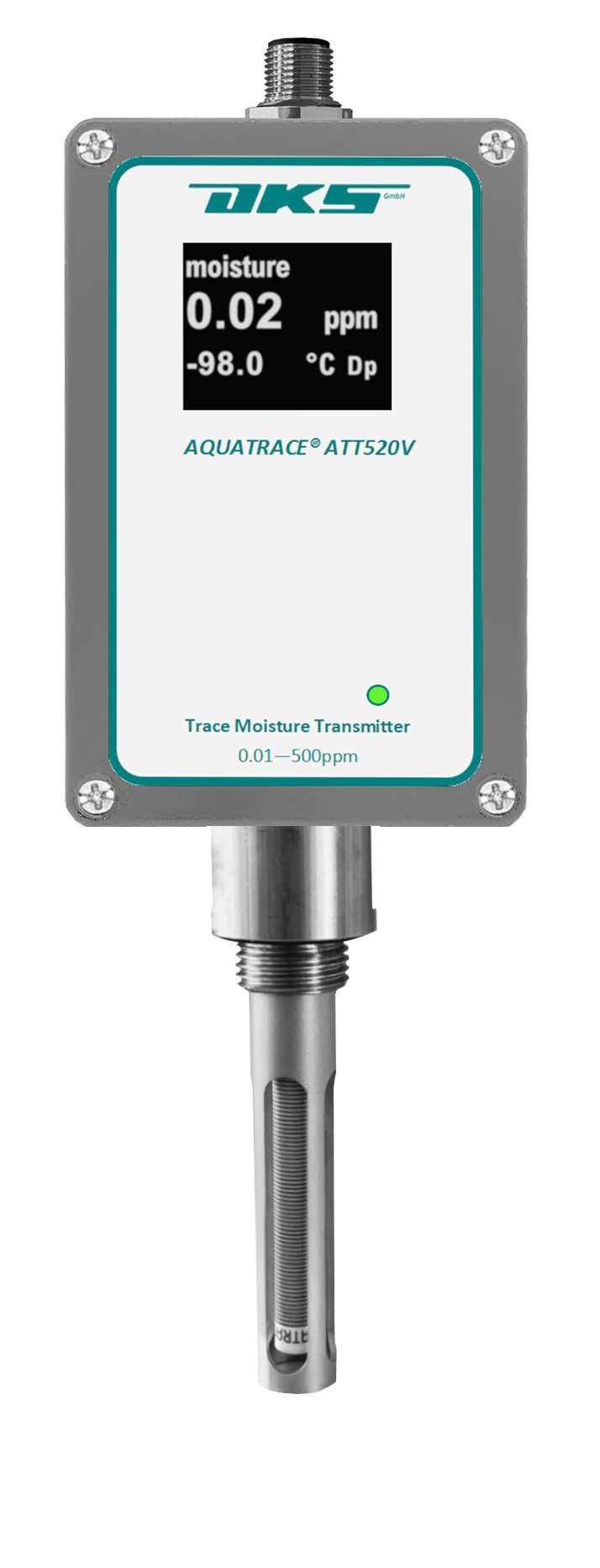

  • 用于在线测量的 G1/2 螺纹

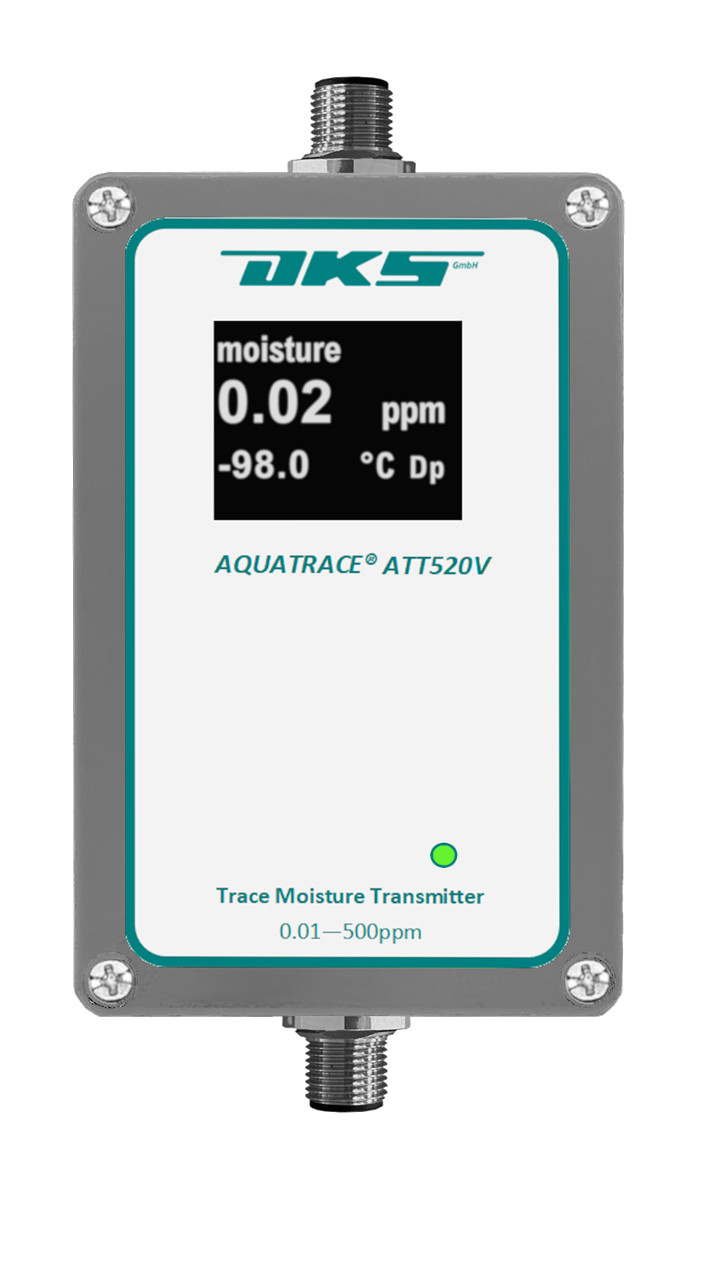

  • 带远程传感器的电子设备(在上述变体中:标准腔室 | DN25KF | DN40KF | G1/2")

  • 本安型:Ex II 2G Ex Ia IIC T4 Gb(使用十个安全栅)

特别适用于以下行业:

  • 手套箱| 绝缘体

  • 真空技术

  • 等离子、烧结和焊接炉

  • 保护气体技术(焊接、钎焊、热处理等)

  • 涂料厂

我们经过验证的 P 2 O 5残留水分测量方法的其他优势:

  • 测量结果无漂移

  • 维护友好,无需后续费用

  • 偏移| 跨度 | 可通过数字接口进行底座

  • 干湿:T90 < 5 秒;湿干:T90 < 15 min

  • 在 0-500ppm 范围内分辨率显着提高 0.01ppm,在 0-20,000ppb 范围内分辨率显着提高 1ppb

  • 进一步改善响应

  • 通过 RS232 进行模拟输出和数字通信

  • 可选:限值继电器、看门狗、大型 1.8" TFT 显示屏、Ex(i) 版本


技术规格

产品:AQUATRACE® ATT520V - 微量水分分析仪

性能规格

测量范围: 0-500 ppm V或 0-20,000ppb V,可根据要求提供非标准范围
准确性:PPM:显示值的 +/- 2%,至少 0.4 ppm V | PPB:读数的 +/-2%,最小 10 ppb V
响应时间:干湿:T90 < 5 秒;湿干:T90 < 15 min
重复性:PPM:+/- 0.01ppm | PPB:+/- 5ppb
校准: 可溯源校准证书
广告1.8" TFT彩色显示屏

电气规格

输出信号:4-20mA 或 0-10V, RS232 (9600, 8, n, 1)
出口:ppm, ppb (°C Tdp 通过数字接口)
模拟输出缩放范围:PPM:0-500Vppm | PPB:0-20,000ppb
电源:19-26VDC
能量消耗:最大 1.7 A
一致性CE、EN 61000-4-2 EN 61000-4-3、EN 61000-4-4、EN 55011、EN ISO 12100

运行条件

工作温度:-10 至 60°C
贮存温度:-10 至 60°C
流动:确保恒定的流量!;标准腔:20Nl/h
运营压力: 0-10 巴绝压 | 最高可达 30bar 的特殊型号

机械规格

防护等级:IP65
案例材料:电子产品:铝,阳极氧化
传感器:陶瓷载体材料上的Pt叉指结构(圆形)
过程连接:KF40、KF25 法兰,G1/2 IT 或测量室,进气口和出气口带 G1/8" 内螺纹
电气连接:M12 8 针 3m 电缆,带开放式电缆端
重量:

0.7kg-1.3kg
